高压开关柜五防闭锁，三合二闭锁，零基础电工一看就懂
一，五防之防止带负荷分合隔离刀

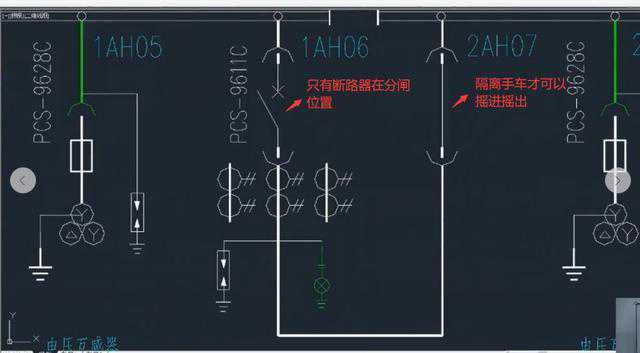

1，只有1AH06断路器在分位，右边隔离手车才可以允许摇进或者摇出，这叫做五防其中一个防止带负荷分合隔离刀，五防的其中一防，只有断路器在分闸位置，隔离手车才允许摇进摇出
二，五防之防止误分误合断路器
只有接地开关在分闸位置，隔离开关在合闸位置，才可以合断路器
只有在有停电命令，需要断开断路器时，才可以断开断路器
三，五防之防止带电合接地刀
只有在停止需要检修电源开关后，经过高压验电器验电没有电压后才可以合接地刀
四，防止带接地刀送电
在需要送电是要检查操作票，查找所有接地点，断开所有接地刀，拆除所有接地线后，才可以送电
五，防止误入带电间隔
只有在高压柜隔室不带电时，合上接地刀后才能开门进入隔室
六，高压柜第二个闭锁

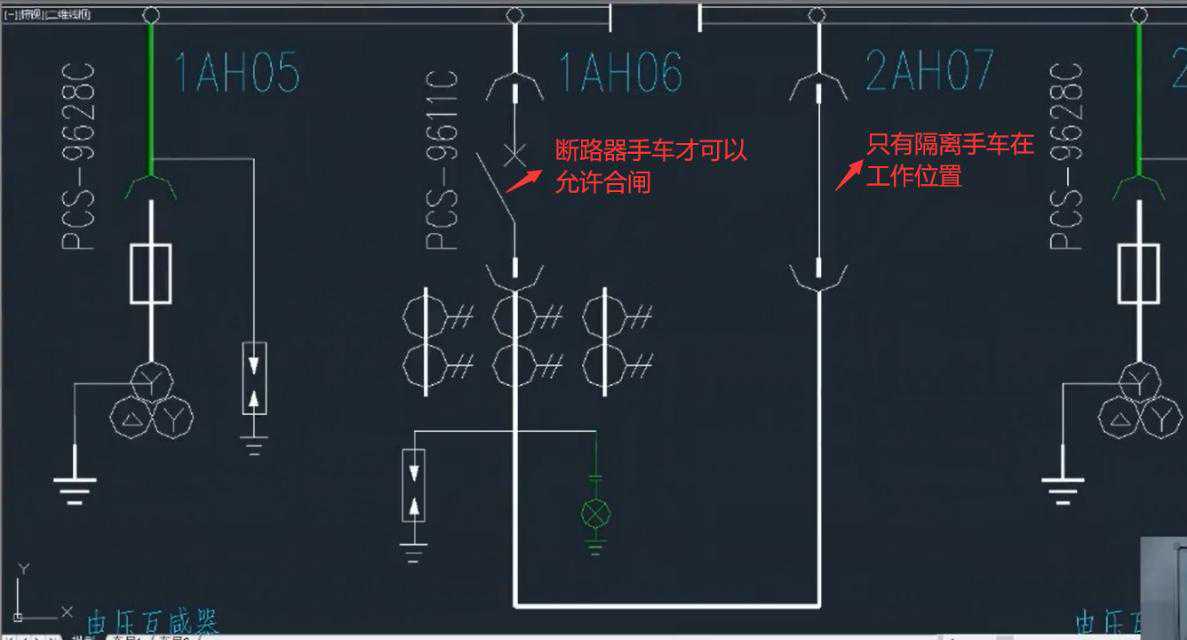

只有隔离手车在工作位置，断路器手车才允许合闸，除了断路器手车和两台进线柜互锁以外，还需要这台断路器手车单独和隔离手车做互锁
这台隔离手车只和同一路电源断路器手车做互锁，另外一路电源进线不管它怎样，假如另一台进线柜在合闸的情况下，我这台断路器手车是分闸的情况下，我图中这台隔离手车摇进摇出没有关系，隔离手车是没有带负载的，隔离手车空载摇进摇出是可以的，它不可以带负载摇进摇出，不可以带负荷分合隔离开关，不带负荷分合隔离开关没有关系

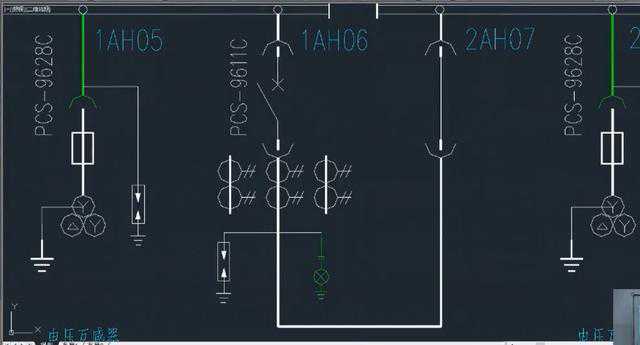

这就是我们常见的两路进线和一个联络柜的闭锁方式
二次控制图

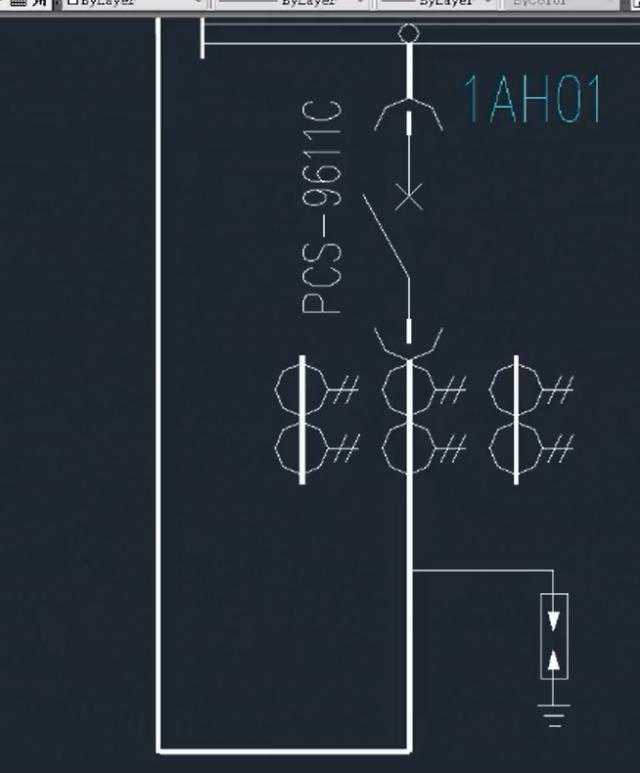

1，我们KYN28高压柜常见的柜形，第一个叫做进线柜
电压互感器识别

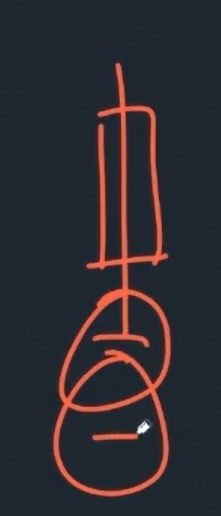

上图为一个电压互感器，中间一杆的是一个电压互感器，

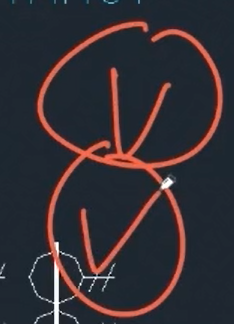

上图为两个电源互感器VV接法

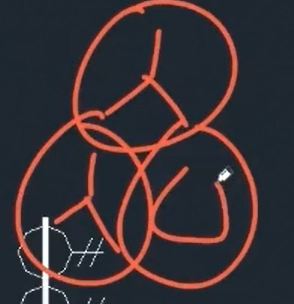

上图为三个电压互感器
2，正常情况下KYN28一般情况下都是配直流屏的，虽然你进线柜也有电压互感器
3，电流互感器

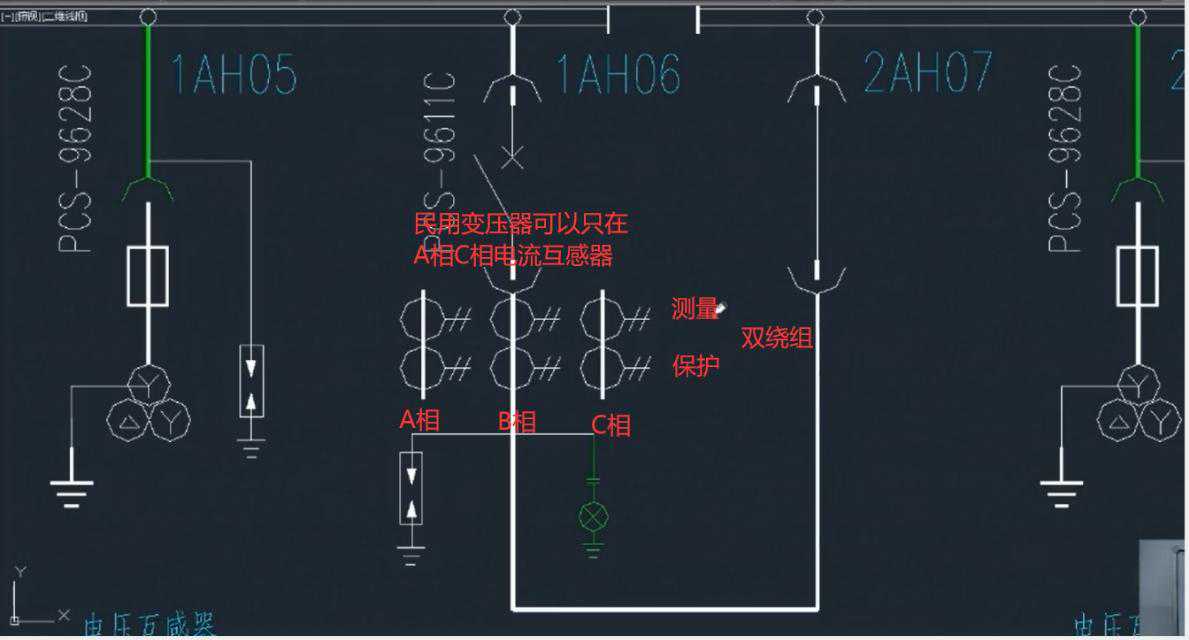

图中是3个电流互感器，高压负载是10KV的水泵，风机，如果高压柜下面带的负载都是一些变压器，民用的变压器是可以不用3个电流互感器，可以用两个电流互感器
